Оптимизация раскроя листового металла для снижения отходов

При работе с прокатом из стального, алюминиевого или оцинкованного листа наибольшие потери происходят именно на этапе резки. Чтобы избежать перерасхода, в первую очередь необходимо точно определить размеры заготовок и задать минимальные зазоры между линиями разреза.

Расчёт должен учитывать толщину реза, особенности обработки по внешнему и внутреннему контуру, а также технологические отступы, которые варьируются от 2 до 5 мм в зависимости от инструмента и станка.

При использовании гильотины или дисковых ножниц важно учитывать направление волокон и фактическую кривизну материала. В случае с листами толщиной от 3 мм лучше выбирать продольный рез вдоль направления прокатки, так как он дает меньший изгиб и не требует дополнительных прижимов.

При раскрое алюминиевых сплавов важно ограничить скорость подачи – не выше 15 м/мин для толщины до 2 мм, и до 10 м/мин для более толстых заготовок.

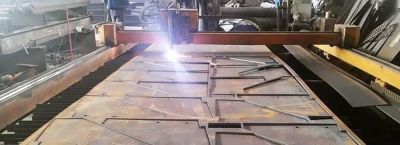

Оптимальное расположение заготовок на листе рассчитывается при помощи методов линейного программирования или специализированных алгоритмов, таких как жадный метод, метод отсечения, муравьиные или генетические подходы. Для ручного размещения используют правила кратности и симметрии.

В случае с деталями сложной формы экономичнее размещать элементы в шахматном порядке, используя поворот на 90 или 180 градусов. Это особенно эффективно для фигур с криволинейными контурами, где возможна совмещение выгибов соседних элементов.

Минимальный технологический отступ между деталями при лазерной резке составляет 2 мм, при гидроабразивной – от 1,5 мм, при плазменной – не менее 4 мм. Учет этих значений в программе ЧПУ позволяет снизить общее количество неиспользуемой площади.

Для заготовок с отверстиями разумно использовать остаток внутренней вырубки в качестве мелких деталей. Так, изнутри кольцевого элемента часто вырезают шайбы, фланцы или технологические прокладки.

Размещение элементов должно учитывать ориентацию прокатного направления. Углеродистые стали, особенно толщиной выше 6 мм, склонны к растрескиванию при гибке поперёк прокатки.

В таких случаях требуется располагать контур гиба вдоль оси прокатки, что снижает напряжения в металле. Нарушение этого правила может привести к браку, особенно в заготовках для последующей гибки с радиусом менее 1,5 толщин листа.

Использование остатков позволяет снизить потери до 3–5 %. Для этого необходимо вести учёт всех кусков размером более 300×300 мм и систематически подбирать к ним подходящие заготовки.

Важно учитывать, что повторное закрепление таких обрезков на станке может требовать специальных прижимов или магнитных фиксаторов. Для точности установки используют лазерные указатели и координатные шаблоны, особенно при работе на станках с ручной подачей.

Выбор толщины заготовки оказывает существенное влияние на объём отходов. При проектировании детали целесообразно подбирать параметры так, чтобы использовать кратные значения типоразмерам.

Для большинства производств применяются листы 1000×2000 мм, 1250×2500 мм и 1500×3000 мм. Проектируя изделие с учетом этих размеров, можно разместить максимальное количество деталей на одном листе без образования узких остатков.

При проектировании контура необходимо учитывать минимальный радиус закруглений. Для плазменной резки он составляет не менее 1,5 мм, при гидроабразивной – от 0,8 мм.

Игнорирование этого требования приводит к перегреву или замедлению подачи, что снижает ресурс сопла и увеличивает затраты. Применение скруглений вместо острых углов позволяет упростить размещение деталей и снизить деформации при термическом воздействии.

Часто допускают ошибку, размещая крупные детали в центре листа. Это затрудняет дальнейшую работу с остатками.

Рациональнее начинать раскладку от одного угла, заполняя крайние зоны первыми. Это упрощает удаление отходов, а также позволяет использовать оставшийся материал под меньшие заготовки. Используемый подход особенно эффективен при последовательной резке на одном листе.

В случае необходимости использования остатков из разнородных материалов, требуется маркировка каждого куска и учет их механических характеристик. Нельзя резать элементы под сварку из обрезков с разной структурой, так как это приведёт к разнородности сварного шва и снижению прочности.

Поэтому на участках сборки применяют сортировку по марке стали и номеру плавки, контролируя сертификационные параметры.

Для автоматизации размещения деталей применяют ПО, в котором задаются параметры зазора, тип реза, режим обработки. В случае лазерной резки параметры включают мощность излучения (обычно 1,5–3 кВт), скорость подачи (от 2 до 15 м/мин), газовую подачу кислорода или азота и высоту фокусировки (обычно 1–1,5 мм от поверхности).

Корректно заданные параметры уменьшают подрезы и обеспечивают точный геометрический контур.

На производстве целесообразно вести учёт процента полезного использования площади. Для этого рассчитывается отношение суммы площадей всех заготовок к площади исходного листа.

При хорошем проектировании этот коэффициент может превышать 85 %. Если он падает ниже 70 %, необходимо пересмотреть конфигурацию деталей или применить другую схему расположения.

Использование программной оптимизации позволяет автоматизировать расчёты. На практике при раскрое сложных форм точечная корректировка вручную дает прирост до 4 % по сравнению с автоматом.

Опытный оператор способен в отдельных случаях уменьшить отходы, объединяя заготовки с похожими контурами и варьируя поворот. Это требует знаний по поведению металла при нагреве и деформации.

При серийном производстве важно учитывать износ режущего инструмента. Снижение остроты кромки приводит к увеличению ширины реза, соответственно возрастает зазор между элементами.

Для гильотин оптимальная чистота реза сохраняется при замене лезвий через каждые 6000 резов для листов до 2 мм, и через 3000 – для 4 мм. Контроль состояния режущей части обеспечивает стабильное качество и точность.

Для снижения числа ненужных операций в раскрой включают монтажные отверстия, пазовые соединения и зоны для сварки. Это требует точной координации с конструкторским отделом.

Такие решения не только сокращают число переходов, но и уменьшают объём отходов за счёт унификации элементов.

Реализация повторного использования остатков требует системы хранения по типоразмерам и материалам. Раскладка по полкам, ячейкам или подвесам позволяет быстрее находить нужные обрезки.

Применение чипированных бирок с параметрами материала упрощает автоматизацию поиска и подбор заготовок.

С учетом изложенного, основное внимание должно уделяться точности раскроя, выбору схемы размещения и последующему использованию остатков. При соблюдении этих условий удается снизить потери материала до минимальных значений и поддерживать стабильность производственного цикла без значительного увеличения затрат.
