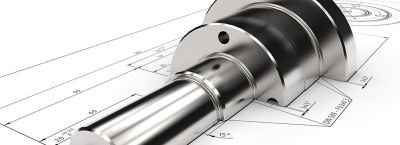

Особенность услуг по изготовлению металлических деталей по чертежам в Тюмени

Изготовление стальных компонентов по индивидуальным чертежам требует точного соответствия исходным параметрам, которые определяются заказчиком. В производстве применяются листовые заготовки, круглый пруток, шестигранник, швеллер и трубы.

Их толщина и диаметр подбираются в зависимости от требований к прочности, точности посадки, вида обработки и условия дальнейшей эксплуатации.

В условиях ПП «Восход» работы ведутся с черной и легированной сталью, цветными сплавами, алюминием и нержавейкой. Заготовки, поставляемые на участок, проходят первичную подготовку: раскрой, правку, удаление поверхностных дефектов.

Допускается использование арматуры класса А500С диаметром до 36 мм при соблюдении длины реза до 6000 мм. Раскрой листа толщиной до 10 мм выполняется на гильотинных ножницах с электромеханическим приводом.

После предварительной заготовки основным этапом становится токарная, фрезерная и сверлильная обработка. При точении детали с посадкой типа h7 используется оборудование с минимальным биением шпинделя не более 0,015 мм.

Для наружных диаметров применяется резец с пластиной из твердого сплава марки ВК8. Скорость подачи устанавливается в пределах от 0,1 до 0,3 мм/об в зависимости от глубины среза и требуемого качества поверхности.

При обработке внутренних каналов и отверстий, в том числе с нестандартным профилем, применяются ступенчатые сверла и зенкеры. В случае с точными посадками осуществляется последующее доведение развертками.

Допуск на отклонение диаметра по 6 квалитету составляет ±0,013 мм для отверстий до 18 мм. Чтобы получить такую точность, используется комбинированная схема: сверление, зенкерование, развертывание.

Для фрезеровки пазов, выступов и седел используется вертикально-фрезерный станок с подачей до 400 мм/мин. Инструмент оснащается фрезами из быстрорежущей стали марки Р6М5 или с напайной пластиной.

В зависимости от вида стали выбирается оборотный режим. Для стали 45 с твердостью 170 HB частота вращения шпинделя должна находиться в пределах 250–400 об/мин.

Если в чертеже предусмотрено наличие резьбы, нарезка производится вручную метчиком или на станке плашкой. Для метрических резьб шагом до 1,5 мм применяются метчики второго класса точности с предельным отклонением 6H.

Глубина захода не менее 1,5 диаметра резьбы. Контроль производится резьбовым калибром-пробкой.

Для изготовления сложных пространственных конструкций с применением сварки предусмотрены посты аргонно-дуговой и полуавтоматической сварки. Применяется проволока СВ08Г2С для углеродистых сталей, в случае с алюминием – проволока ER5356.

Ток сварки подбирается из расчета 40 А на каждый миллиметр толщины металла. При толщине 4 мм ток выставляется около 160 А, с возможностью кратковременного подъема до 180 А при прохождении корня шва.

Обработка плоскостей, торцов и сопряжений после сварки выполняется на ленточных шлифмашинах с зернистостью круга от Р60 до Р100. Для снятия острых кромок применяется ручной абразивный инструмент.

При необходимости получения гладкой поверхности Ra ≤ 1,6 мкм используется доводка на шлифовальных станках с алмазным кругом.

Перед сборкой компонентов в узел обязательно проводится проверка геометрии. Если допущение по перпендикулярности превышает 0,03 мм на 100 мм длины, выполняется дополнительная корректировка посадочных поверхностей.

Для прецизионных элементов допускается только сопряжение по квалитету 5–6. Чтобы получить такой результат, применяются прецизионные шлифовальные операции на координатно-шлифовальных станках.

В сборке ответственных узлов применяется метод центрирования с использованием регулировочных шайб. Это позволяет достигать совмещения осей до 0,01 мм.

Сборка проводится вручную или с применением пневмоинструмента с контролируемым крутящим моментом, ограниченным на уровне 3,5–4 Н·м при диаметре резьбы до М6.

При работе с алюминиевыми деталями особое внимание уделяется подготовке соединяемых поверхностей. Окисную пленку удаляют абразивной пастой или щеткой из нержавеющей проволоки.

Толщина слоя удаления – не более 15 мкм. Склеивание с использованием эпоксидных составов допускается только при равномерной подгонке с зазором до 0,1 мм.

Термотермическая обработка изделий из стали 40Х после механической обработки включает закалку до твердости 55 HRC, а затем отпуск при температуре 200–220 °C для снижения внутреннего напряжения. В случае, если изделие требует высокой вязкости, допустимо применять нормализацию при температуре 850 °C с последующим охлаждением на воздухе.

Весь процесс изготовления контролируется по предварительно утвержденной карте маршрута. По каждому этапу фиксируются промежуточные параметры, включая шероховатость, отклонения от оси, плотность сопряжения.

Все допуски сверяются с ГОСТ 25346-89, ГОСТ 2789-73 и ISO 2768 для определения допустимых отклонений формы и расположения.

В случае нестандартных соединений с посадкой по Н7/k6 расчет зазора выполняется по формуле Z = Dн – dв, где Dн — номинальный диаметр отверстия, dв — номинальный диаметр вала. Для указанного класса посадки зазор варьируется от 0 до +0,027 мм при диаметре до 25 мм.

Нарушение этих пределов ведет к ухудшению центрирования и снижению ресурса сопряжения.

Поверхностное покрытие производится цинкованием, фосфатированием или анодированием. Толщина слоя для защиты от коррозии составляет 12–20 мкм.

Перед нанесением слой обезжиривается и травится в слабом растворе щелочи с концентрацией до 5 %. При анодировании используется постоянный ток 12–18 В, продолжительность обработки – 30 минут.

Все измерения в ходе работ фиксируются в маршрутных листах, а результаты сводятся в паспорт изделия. Особое внимание уделяется деталям с сопряжениями по квалитету до 4 включительно.

Такие элементы требуют специальной климатической стабилизации, выдержки в цеховых условиях при температуре 20±2 °C не менее 8 часов перед финальной шлифовкой.

Производственный участок ПП «Восход» располагает станками с числовым программным управлением. Это дает возможность обрабатывать детали по сложным траекториям, включая спирали, фасонные кривые, ступенчатые углубления.

Применяются фрезы с режущей кромкой радиусом 0,5 мм для микропрофилирования. Установочные приспособления изготавливаются в единственном экземпляре под заказ.

Наибольший спрос наблюдается на производство деталей для машиностроения, станков, опорных узлов и направляющих. При этом срок изготовления партии от пяти единиц составляет от 4 до 12 рабочих дней в зависимости от сложности.

На все работы оформляется технический акт и выдается комплект чертежей с отклонениями по факту.
