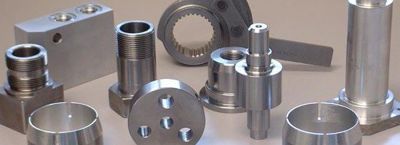

Производство партий деталей с жесткими допусками

При выпуске серий с ограничением геометрических отклонений основное внимание уделяется стабильности исходного заготовительного этапа. При использовании проката требуется контролировать параметры толщины, прямолинейности и шероховатости.

Расхождение в пределах 0,05 мм уже приводит к невозможности последующей финишной доводки без перерасхода ресурса режущего инструмента. Стальные листы подбирают по ГОСТ 19903-74, а круг — по ГОСТ 2590-2006, обеспечивая соответствие классу точности h11 не менее чем по 90% длины изделия.

Стабильность геометрии сохраняется только при контроле температуры заготовки на участке предварительной обработки. При температуре выше 40 °C тепловое расширение деталей из легированных сталей приводит к нарушению условий измерения.

Металл предварительно охлаждают в зоне с постоянным микроклиматом. Воздушное охлаждение предпочтительно из-за исключения влажности. Охлаждение до +20 °C — оптимальное решение.

Механическая обработка с требованием отклонений ±0,01 мм невозможна без настройки координатной точности станка. На практике используют обнуление по индикатору часового типа с отклонением не более 2 мкм.

Для фиксации заготовки применяют тиски с параллельностью губок до 0,005 мм на 100 мм длины. Поворотные столы запрещены, поскольку нарушают соосность.

Режущий инструмент подбирается по параметру стойкости при шероховатости не выше Ra 0,4. Фрезы твердосплавные, с минимальной радиальной биением 0,01 мм.

В случае операций точения допустим только механический зажим сменной пластины. Винтовые фиксаторы не обеспечивают повторяемость положения кромки. Используют пластины с ISO-классификацией P05–P15, обрабатывающие углеродистые стали без вибраций.

Скорость резания снижается до 60% от стандартной, чтобы минимизировать термическое расширение при финишной обработке. При работе с заготовками длиной более 150 мм обязательна установка дополнительной опоры, иначе возникает прогиб, нарушающий прямолинейность до 0,2 мм на метр.

Направляющие станины предварительно очищают от смазки, чтобы исключить непредсказуемое смещение суппорта при микроподъеме.

Обработка отверстий с полем допуска H7 требует контролируемого сверления и последующего растачивания. Используют сверла со специальной заточкой по углу в 130° и задним углом 10–12°, снижающим осевую нагрузку.

Последующая расточка ведется резцом с резьбовой микроподачей 0,01 мм/об. Шпиндель подшипникового узла настраивается предварительно по радиальному биению — не более 3 мкм, иначе нарушается соосность растачиваемого отверстия.

Измерения проводятся не контактными способами, а при помощи 3D-контрольно-измерительных машин. Повторяемость при сканировании профиля до 2 мкм достигается только при изолированной температурной камере.

Допускается ручной контроль с микрометром при глубине не более 30 мм. В случае с пазами применяют калибр-пробку. Установочные базы обрабатываются в приоритетном порядке, поскольку отклонения по ним искажают остальные измерения.

Для стабилизации размеров в партии необходимо вести статистику измерений. При объемах свыше 100 штук целесообразно использовать карты Шухарта.

Если среднее значение размера стабильно отклоняется от номинала более чем на 70% от допуска, производят коррекцию координаты инструмента вручную. Это практикуется в ЧПУ-системах Fanuc и Siemens с возможностью ввода коррекций по G-коду в таблице смещений.

Обработка плоских поверхностей при требовании отклонений по плоскости менее 0,03 мм выполняется на плоскошлифовальных станках с алмазной правкой круга. Круг выбирают с зернистостью 120–160, связка бакелитовая.

Охлаждение жидкостью строго обязательно, подача непрерывная с расходом 5 л/мин. При подаче прерывистой появляется тепловая волна, нарушающая равномерность съема.

Наличие микронных допусков исключает применение ручной подгонки. Даже обработка вручную с шабрением не дает стабильности.

Допустимо только при доводке посадок для подшипников, где допуск по наружному диаметру составляет 6–8 мкм. Здесь используют шлифовку по посадочному пояску, контролируя биение не более 0,004 мм. Вал при этом закрепляется между центрами, предварительно выверенными по нулевому индикатору.

В зоне производства организуется микроклимат с колебанием температуры не выше 1 °C за смену. Перепад влажности контролируется по ГОСТ 30494-2011 в пределах 45–60%.

Любые отклонения параметров среды искажают как сам процесс, так и результат измерений. Оптические приборы, применяемые для контроля линейных размеров, требуют калибровки не реже одного раза в смену. Эталон хранится в закрытом боксе с влажностью не более 35%.

Допуски по параллельности и перпендикулярности удерживаются при предварительной фрезеровке с проходом на черновом режиме, затем на чистовом. Ширина припуска — 0,2 мм на сторону, иначе режущий инструмент уходит в сторону при касании.

При повторении партии используют архивы УП, но каждую проверяют на отклонения по контуру до 0,015 мм. Корректируют вручную в CAM-системе.

Допуски по шагу при выполнении шлицев и зубчатых соединений контролируют штангензубомером. Допустимое отклонение при модуле 2 — до 0,01 мм на шаге 30 мм.

Для станков без цифрового деления используют механическое зацепление с контрольным диском. При фрезеровке шлицев применяют делительные головки с фиксатором на каждом положении, исключающим люфт.

При термической обработке важно исключить коробление. После закалки деформация может превышать 0,15 мм, что недопустимо.

Применяют высокоточные камеры с программируемым циклом отпуска. Зона нагрева распределяется равномерно, а охлаждение идет в масле с температурой до 50 °C, чтобы избежать перепада. При необходимости применяют шлифовку после термообработки.

Для гальванической обработки подбирают покрытие толщиной от 5 до 12 мкм. Контроль толщины проводят магнитным методом.

Погрешность измерения не должна превышать 1 мкм. Гальванический участок отделен от механической части и имеет отдельный вытяжной цикл. В условиях повышенной точности отклонение даже по покрытию влияет на функциональность сопряжений.

По завершении обработки детали укладываются в упаковку с прокладками из вспененного полиэтилена. При укладке запрещается контакт металлических поверхностей.

Смазка допускается только в виде туманообразной пленки, иначе масса смазки влияет на вес, затрудняя автоматическую сортировку. Срок хранения изделий с полем отклонения до 10 мкм не превышает 12 месяцев.
