Контурная обработка на центрах с ЧПУ требует точной системы крепления заготовки и преднастройки инструмента, чтобы обеспечить стабильную геометрию профиля. Для тонкостенных деталей оптимально применять вакуумные планшайбы или модульные тиски с усилием прижима 500–2000 Н на зажим.

Выбор режущего инструмента определяется материалом детали и требуемой чистовой шероховатостью; для алюминия применяют твердосплавные фрезы с 2–3 зубьями и полированными канавками, для конструкционной стали — 4-зубые с покрытием TiAlN и радиусом при вершине 0,2–0,5 мм. Диаметры фрез обычно варьируются от 3 до 32 мм, при этом оптимальная глубина прохода черновой операции ap = 2–6 мм, чистовой ap = 0,1–0,5 мм.

При расчёте оборотов шпинделя используют формулу N = (1000 * V)/(π * D), где N — об/мин, V — скорость резания в м/мин, D — диаметр фрезы в мм. Для алюминиевых сплавов V применяют в пределах 400–800 м/мин, для углеродистых марок 80–160 м/мин, для нержавеющих марок 40–90 м/мин.

Подачу на зуб определяют по числу зубьев и структуре заготовки: fz для мягких сплавов 0,08–0,35 мм/зуб, для сталей 0,03–0,12 мм/зуб. Практический приём — задавать fz так, чтобы суммарная подача F = fz * z * N не превышала паспортной грузоподъёмности шпинделя и не вызывала вынужденных колебаний.

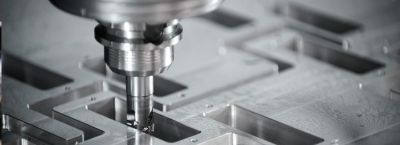

При контурной прорезке рационально держать боковое вовлечение ae в пределах 10–30% диаметра при черновой операции и 5–15% при окончательной коррекции формы. Для глубоких карманов применяют ступенчатую стратегию с чередованием радиальных заходов и спиральных перемещений, что снижает ударные нагрузки на режущую кромку.

Рекомендуемые допуски на профиль для серийного производства: IT6–IT9 в зависимости от посадки и критичности сопряжения; при посадочных соединениях указывают посадочные поля и выбранные базовые поверхности. Для сопряжений с натягом используют комбинированные зажимы и опорные вставки, что даёт перестановочную точность порядка 0,01–0,03 мм.

Шероховатость поверхности задают в соответствии с ISO 4287 и ГОСТ 2789-73; для функциональных зон Ra принято 0,8–3,2 мкм, для декоративных кромок Ra ≤ 1,6 мкм. Для получения таких значений применяют чистовые проходы с режимами V и f, ориентированными на нижние границы рекомендаций.

Материальные характеристики влияют на режимы: корпусные сплавы 6061-T6 имеют твердость около 95 HB, для расчёта силы съёма стружки используют удельное сопротивление kc в диапазоне 800–1200 Н/мм^2 для алюминия и 1500–2200 Н/мм^2 для конструкционных сталей, что диктует соответствующую корректировку скорости и подачи.

Инструментальные патроны HSK63 и BT40 применяют в зависимости от требуемой жёсткости и оборотов; при высоких скоростях предпочтителен HSK за счёт минимального радиального люфта. Хвостовики и держатели должны соответствовать допускам производителя, радиальный люфт держателя не должен превышать 0,02 мм во избежание дефектов профиля.

При обработке тонких стенок менее 2 мм применяют жёсткую фиксацию и уменьшают радиальное вовлечение до 5–10% диаметра, а также снижают подачу на зуб к нижним предельным значениям. Для панелей из слоистых материалов используют цельные фрезы с полированными режущими кромками и увеличенным углом наклона спирали для чистого съёма слоёв.

Планирование траектории в CAM предусматривает последовательность: черновая зачистка с ap 3–6 мм и ae 30–50%, снятие фасок, чистовой обход со смещением на 0,05–0,15 мм к номиналу и финальный проход ap 0,1–0,3 мм. При формировании переходов в коде применяют радиусные связки траекторий, что сглаживает смену направления и улучшает качество кромки.

Параметры СОЖ выбирают по материалу и режимам: для стали — водорастворимые эмульсии 4–6% с давлением подачи 2–6 бар, для алюминия — синтетические составы 6–8% с антипригарными присадками. Поток охлаждающей жидкости должен обеспечивать удаление стружки из зоны резания и равномерное остывание режущей кромки.

Выбор геометрии торца фрезы влияет на итоговый профиль: радиусная вершина сглаживает переходы, сферический профиль предпочтителен для 3D-моделей, плоский торец эффективен при обработке плоскостей и даёт удобную базовую опору. Число зубьев z подбирают исходя из требуемой подачи и способа удаления стружки, что отображается в формуле F = fz * z * N.

Нормативная часть технологической документации включает ссылки на ISO 2768 для общих допусков, ISO 4287 и ISO 1302 по шероховатости и обозначениям на чертежах, а также на ГОСТ 2789-73 в локальной практике. На чертежах указывают номинал, предельные отклонения и базовую поверхность, что упрощает подбор наладки и оснастки.

Для наглядного расчёта приведён практический пример: сталь, твердосплавная фреза D = 12 мм, V = 120 м/мин, z = 4. Обороты N = (1000 * 120)/(π * 12) ≈ 3185 об/мин, при fz = 0,08 мм/зуб подача F = 0,08 * 4 * 3185 ≈ 1020 мм/мин; при ap = 3 мм и ae = 30% от D площадь среза A = ap * (ae * D) в мм^2, ориентировочная сила Fc = kc * A, а мощность P ≈ Fc * V / 60000 даёт значение в кВт для подбора шпинделя.

При подготовке технологической карты указывают режимы, припуски, последовательность операций и ресурс режущих тел; средний ресурс твердосплавной спиральной фрезы в серийном режиме при обработке стали составляет ориентировочно 30–120 минут непрерывной резки в зависимости от режима и покрытия. Для экономической оценки учитывают себестоимость сменных элементов, время наладки и потери на переналадку, после чего формируют норму времени и калькуляцию партии.

Практическая рекомендация по оснастке: при циклах малых серий имеет смысл держать комплект типоразмеров D = 3, 6, 8, 12, 16, 20, 25 мм с количеством зубьев 2–4, это покрывает большинство профилей и уменьшит число переналадок. Настройка оборотов, подач и глубин выполняется по справочным таблицам поставщика инструмента с последующим сохранением версий в CAM-библиотеках для типовых партий.

Простая экономическая модель складывается из правильного подбора режущих тел, расчёта режимов и стандартизации оснастки, что минимизирует брак и уменьшает себестоимость детали. Применение описанных приёмов и режимов обеспечивает стабильность получения профильной геометрии и предсказуемость ресурса при серийном выпуске.
