Восстановление деталей для импортного оборудования

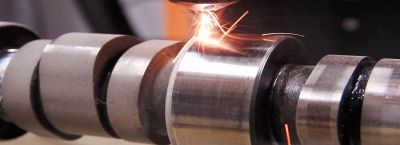

На производственной площадке, где работают станки зарубежного выпуска, нередко возникает проблема износа узлов, стоимость которых в поставке через дилеров достигает уровня, сопоставимого с половиной цены всего агрегата. Поставка через официальные каналы часто занимает месяцы, а в условиях сжатых сроков простой линии означает прямые убытки.

Поэтому в Тюмени на ПП "Восход" выстроен процесс восстановления элементов до параметров, соответствующих заводским, что позволяет владельцам техники экономить десятки процентов бюджета без потери эксплуатационного ресурса.

Процесс начинается с детальной дефектовки. Для поверхностей скольжения валов используют микрометры с точностью до 0,001 мм, а в случае зубчатых передач проверяется профиль с помощью индикаторных головок и шаблонов DIN 3962.

Если глубина рисок не превышает 0,3 мм, применяется шлифовка с последующим нанесением хромового слоя толщиной 25–30 мкм. При большем износе используют наплавку порошковой проволокой диаметром 1,6 мм с током 180–220 А, после чего производится механическая обработка под номинальные размеры.

В случаях с корпусными элементами, где допуски менее критичны, восстанавливают посадочные места методом аргонодуговой сварки. Для чугуна выбирают присадочные стержни ENi-CI с последующим медленным охлаждением в печи до температуры 200 °C, чтобы избежать появления трещин.

После этого растачивание проводится на координатно-расточных станках, выдерживая отклонение не более 0,01 мм на длине 100 мм. Подобный подход позволяет возвращать эксплуатационные характеристики без необходимости закупки нового корпуса.

При ремонте гидроцилиндров широко применяется гальваническое восстановление штоков. Если зеркало поршня имеет точечные коррозионные повреждения, его покрывают никелем, затем хромом, достигая твердости 60–62 HRC.

После шлифования шероховатость поверхности доводится до Ra 0,2, что соответствует стандартам ISO для уплотнений Parker. Таким образом, срок службы уплотнительных колец сохраняется на уровне оригинальных изделий, а владельцу техники не приходится заказывать новые узлы за границей.

Для высоконагруженных шестерён применяется метод объемной закалки с последующим низким отпуском при температуре 180–200 °C. Твердость по поверхности доводится до 58–60 HRC, а сердцевина сохраняет вязкость.

Контроль геометрии после термообработки обязателен: биение зубчатого венца не должно превышать 0,02 мм. Такой подход гарантирует, что восстановленный элемент выдержит нагрузку, сопоставимую с новым, и не станет слабым звеном в механизме.

В практике предприятия используется и метод металлизации. Напыление осуществляется порошковыми составами на основе никеля при температуре факела 2800 °C.

Толщина слоя регулируется от 0,2 до 1,2 мм. После нанесения поверхность обрабатывают шлифовальными кругами зернистостью 25А 40СМ. Этот способ удобен при ремонте шеек валов и посадочных зон под подшипники, где требуется высокое качество сопряжений. После обработки шероховатость достигает Ra 0,8, что полностью укладывается в требования ГОСТ 2789.

Сальниковые камеры насосов подвергаются восстановлению наплавкой с использованием порошков на основе кобальта. Такой слой обладает высокой стойкостью к абразивному износу, что особенно актуально при перекачке жидкостей с содержанием твердых частиц.

Толщина покрытия составляет 1,5–2 мм, после чего выполняется алмазное шлифование. В результате срок службы восстанавливаемой камеры в ряде случаев превышает заводские показатели.

Восстановление резьбовых соединений производится методом вварки втулок из легированной стали 40Х. После установки втулка подвергается цементации при температуре 900 °C, что повышает её износостойкость.

Данный подход позволяет возвращать в строй дорогостоящие блоки, где резьбовое отверстие сорвано, а покупка нового корпуса экономически нецелесообразна. Расчёты показывают, что стоимость подобной операции составляет около 12–15 % от цены замены узла.

В практике встречаются и работы по восстановлению направляющих станин. На поверхность наносят слой баббита толщиной 1,5 мм методом центробежного литья, затем проводят шабрение до контактного пятна 70–75 % по ГОСТ 21495.

Это трудоёмкая операция, но она обеспечивает плавность хода и снижает вибрации, что крайне важно для точности обработки. Отказ от покупки новой станины позволяет сохранить до миллиона рублей на единицу оборудования.

Восстановление импортных подшипниковых мест требует особого подхода. Если износ превышает 0,1 мм, выполняется наплавка с последующей механической обработкой под стандартный диаметр.

При невозможности сохранить размер изготавливают проставочные кольца из стали 20Х с последующей закалкой до 50 HRC. Такой метод даёт возможность вернуть подшипниковый узел в работу без изменения геометрии сопряжённых деталей.

Особое внимание уделяется подбору сварочных материалов. Для нержавеющих сталей марок AISI 304 применяют проволоку ER308L, для конструкционных — ER70S-6.

Соблюдение температурного режима и межслойной обработки шва шлифовальными кругами обеспечивает прочное соединение без пористости. Это особенно ценно при ремонте рам и несущих конструкций, где от качества зависит долговечность всего агрегата.

Экономическая выгода очевидна. При восстановлении насосных корпусов стоимость операции в среднем составляет 20–25 % от цены оригинала.

Ремонт валов обходится в пределах 30–35 %, а шестерён — не более 40 %. Срок выполнения в Тюмени на ПП "Восход" варьируется от 5 до 15 дней в зависимости от сложности, что несопоставимо быстрее ожидания доставки оригинальной запчасти из Европы или Азии, где сроки часто превышают два месяца.

Практика показывает, что грамотное восстановление деталей позволяет обеспечить ресурс работы оборудования на уровне не ниже 90 % от нового. Владелец техники получает возможность минимизировать простой и поддерживать производство без лишних затрат.

В условиях, когда каждая остановка линии оценивается в десятки тысяч рублей, рациональнее вложиться в качественный ремонт, чем ждать длительных поставок. Восстановленные элементы после обработки и термообработки демонстрируют стабильные результаты в течение всего нормативного срока эксплуатации.
